Полиуретановый алифатический Глянцевый лак Neodur®Varnish W Gloss 0.8 кг(водный)

Вес: 0.8 kg

Технические характеристики:

• Температура нанесения:  +12 °C ± +35 °C
• Плотность:  1,05кг/л (±0,05)
• Соотношение смешивания:  2A : 1B
• Глянцевый (60°): >98%
• Полный набор прочности: 7 дней +25°C
• Устойчивость к царапинам (испытания стеклометром) -8N
• Устойчивость к истиранию:  17 мг — Тестирование с помощью таблицы ASTM D 4060 (CS 10/1000/1000)
• Прочность сцепления: ≥2, 5 N/мм2
• Гибкость (испытание на изгиб с помощью оправки, ASTM D522, изгиб на 180°, 1/8'' оправка) - пройдено
• (EN 13892-8) сопротивление изменению температуры: -30°C до +80°C (сухая загрузка)
• Толщина сухой пленки: — 40 μm (в одном слое)
• Сопротивление скольжению ((EN 13036-4:2011) – влажная поверхность +2,5% (по массе): 38 PTV range
• Устойчивость к скольжению (EN 13036-4, влажная поверхность, с добавлением  Neotex® Antiskid M в поличестве 2,5% к весу ЛКМ) >50 (PTV - слайдер 55)
• Расход ~60- 100 г/м2 на слой чистого лака (до разбавления) в зависимости от рельефа и пористости поверхности на гладкие невпитывающие поверхности: эпоксид, полиуретан, прочие , расход может быть в пределах 50-70гр на слой.
• Разбавитель - чистая бутилированная вода, дистиллированная вода, вода из под крана нехлорированная
• Время жизни состава после смешивания - 2 часа при средн. температуре +23С

Детали отверждения:

• Срок отверждения (+25°C, относительная влажность 50%) 2 часа
• Время высыхания (+25°C, относительная влажность 50%) 3 часа
• Высыхание для повторного покрытия (+25°C, относительная влажность 50%) 6 часов
• Полное отверждение ~ 7 дней.

Комплект (компонентнв А0,53кг +В 0.27кг):  0.8 кг

Область применения

• Защита и декорирование микроцементных покрытий
• Защита и декорирование цементных и металлических поверхностей, натурального камня, полиэстера, промышленных полов, эпоксидных и других смолистых систем во внутренних и наружных помещениях
• Подходит для напольных покрытий легкой и средней интенсивности использования
• Идеально подходит для нанесения на стены.

Свойства - Преимущества

• Защищает от водопоглощения и повышает механическую прочность микроцементных покрытий и некоторых других оснований.
• Обеспечивает длительную устойчивость к солнечной радиации и пожелтению.
• Обеспечивает конечную поверхность высокой твердости с отличной устойчивостью к истиранию и царапинам.
• Очень хорошо сохраняет блеск даже через несколько лет.
• Очень хорошая устойчивость к загрязнениям и обычным пятнам.
• Обеспечивает возможность быстрого повторного покрытия (через ~6 часов).
• Отличные адгезионные свойства на различных основаниях.
• Идеально подходит для внутренних помещений, где нежелательны сильные испарения растворителей.
• Может также использоваться для создания антискользящих поверхностей после соответствующего добавления противоскользящей добавки.
• Экологичность и удобство в использовании.
• Отличный эстетический результат.

Сертификаты – Протоколы испытаний

• Сертификация CE в соответствии с ΕΝ 1504-2 / Сертификат соответствия Νο. 1922-CPR-0386.
• Протокол испытаний внешней независимой лаборатории контроля качества Geoterra (Νο. 2023/702_5).
• Соответствует требованиям к содержанию V.O.C. в соответствии с Директивой ЕС 2004/42/CE.

Подготовка поверхности:

Поверхность должна быть устойчивой, чистой, сухой, защищенной от повышения влажности и не содержать пыли, смазки и сыпучих материалов. Все плохо приклеившиеся материалы и старые покрытия необходимо удалить, а поверхность следует тщательно очистить механически или химически. В зависимости от основания может потребоваться соответствующая механическая подготовка, чтобы сгладить неровности, открыть поры и создать оптимальные условия для склеивания.

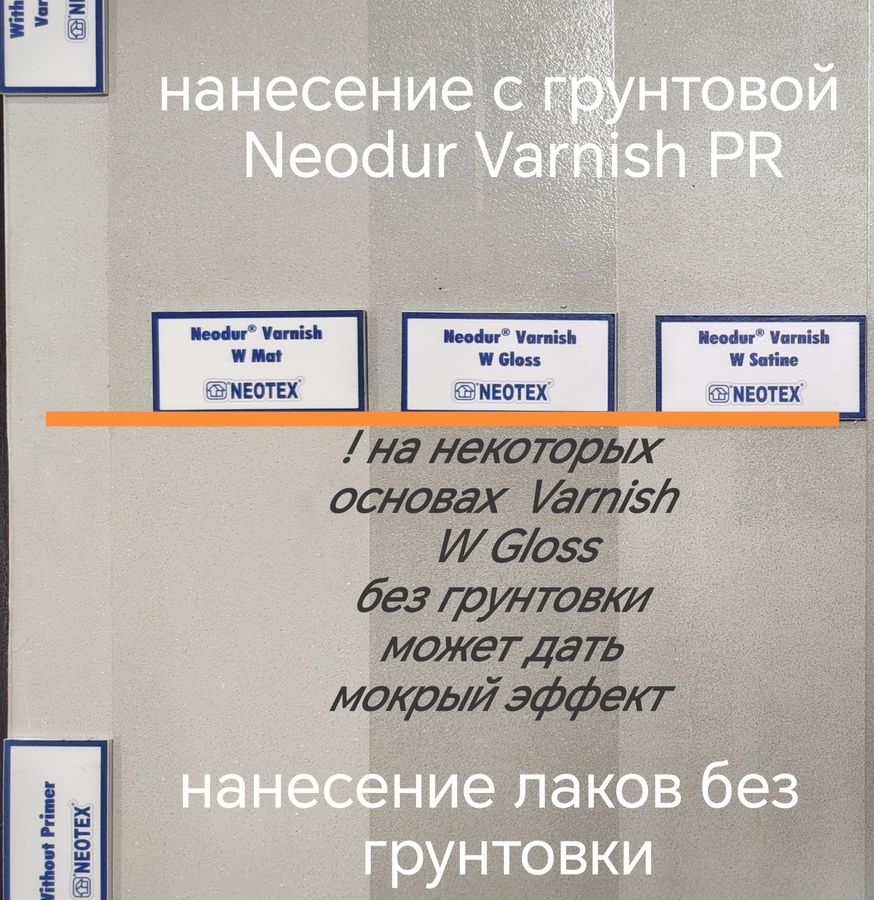

Грунтование:

Для обеспыливания, укрепления поверхности и создания идеальных условий для адгезии лака на цементные и минеральные, особенно впитывающие основания, рекомендуется использовать гибридную грунтовку Neodur® Varnish PR, разбавленную водой на 25-30%. Грунтовка наносится в один слой. В случае с сильно впитывающими, рыхлыми поверхностями может понадобиться и два слоя. К тому же грунтовочный слой — это дополнительный полимерный слой, создающий пленку, который запечатает поверхность, сократит расход лака, улучшит герметизацию впитывающих поверхностей. Особенно это важно для мокрых зон — стен и полов в душевых, где будет прямое воздействие воды, или стоячая вода в случае с душевыми поддонами из бетона или микроцемента, где для полной герметизации поверхности двух слоев лака может быть недостаточно. Чтобы поверхность гарантированно не промокала при воздействии стоячей воды (лужа стоит больше 12 часов), нужно нанести грунт и минимум два, а лучше три или четыре слоя лака. Количество слоев также зависит от плотности и гладкости микроцемента. Если поверхность более шероховатая, то слоев нужно больше.

Смешивание — Применение лака:

Компоненты A и B смешиваются с заданным соотношением 100:25 по весу и перемешиваются, затем смесь желательно разбавить. Добавляется разбавитель — чистая вода, в количестве до +20-25% к весу/объему порции. Использование хлорированной воды из-под крана может вызвать белые разводы, поэтому нужно быть уверенным, что вода в водопроводе без хлора, или применять питьевую воду из бутылок. После добавления воды состав перемешивается в течение приблизительно 3-х минут механическим смесителем на низких оборотах или ручным способом при помощи специальной лопатки для смешивания лакокрасочных материалов, пока смесь не станет однородной. Важно при смешивании проходить по дну и стенкам емкости, чтобы компоненты гарантированно смешались во всей массе. Затем смесь оставляется на 5 минут, чтобы компоненты вступили в реакцию, а затем лак наносится валиком или кистью или напылением не менее чем на два слоя, выдерживая время сушки между слоями в среднем 24 часа.

Для создания более лучшего противоскользящего эффекта, особенно на гладких полах или полах, где может быть стоячая вода, можно добавить в лак противоскользящую добавку Neotex® Antiskid M. в количестве от 1,5 до 2,5%, но не более 3% к весу порции лака, в момент приготовления смеси для нанесения последнего слоя. Это очень мелко нарубленный полимер, который при замешивании не опускается вниз и равномерно стоит в массе лака. При нанесении валиком или кистью равномерно распределяется по поверхности. Из-за мелкого размера крупинки надежно запечатаны в слое лака. Они не выкрашиваются из пленки при механическом воздействии. Но при этом поверхность становится менее скользкой.

Количество добавки к весу замеса лакокрасочного определяет концентрацию крупинок на единицу площади (более редко или более часто). При добавлении больше указанного количества к весу порции, равномерного распределения крупинок не получится, поэтому ее следует добавлять при помощи весов и не следует добавлять больше, чем 2,5, максимум 3%.

Примечания:

• Условия применения: содержание влаги в основании < 4%. Относительная влажность воздуха < 65%. Temperature: +12°C мин. / +35°C макс.

• Высокая атмосферная влажность может отрицательно повлиять на затвердевание лака. В случае наружного применения, нанесение лака необходимо отложить, если в течение следующих 48 часов ожидаются дождевые осадки или влажные условия.

• Лаки Neodur® Varnish не следует наносить на поверхности, на которые ранее были применены водоотталкивающие пропиточные материалы (например, на основе силоксана).

• Лаки на водной основе Neodur® Varnish W Satin могут быть разбавлены водой.

• С подробной инструкцией по нанесению можно ознакомиться карточке товара в разделе Документация

• Техническая карта Neodur Varnish Gloss
• Инструкция по нанесению Neodur Varnish Gloss
• Видео_визуализация водных лаков Neodur Varnish W
• Сертификат Государственной регистрации(Гигиенический сертификат)


•
